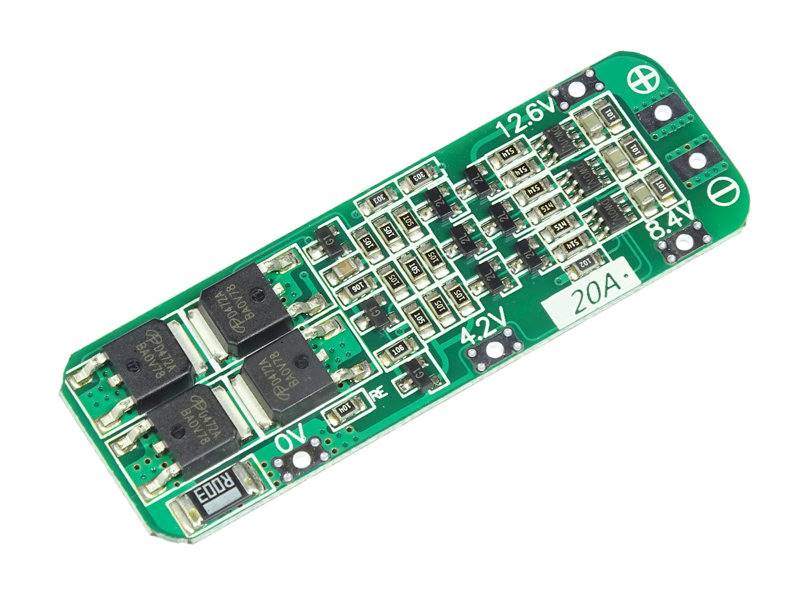

Moduł BMS 3s 20A Li-ion 18650

Charakterystyka:

 Funcje modułu zabezpieczającego:
- Max napięcia ładowania ogniwa: 4.25 V ± 0.05 V
- Min napięcie rozładowania ogniwa: 2.5 V ± 0.2 V
- Max prąd rozładowania: 20 A
- Max skok prądu rozładowania: 60 A
- Napięcie ładowania: 12.6-13 V
- Napięcie pracy: 7.5-12.6 V
- Temperatura pracy: -40 ÷ +85 °C
- Temperatura przechowywania: -40 ÷ +85 °C
- Prąd spoczynkowy: < 20 uA
- Czas pracy: > 30000 godzin
- Rezystancja: < 14 mΩ
- Zabezpieczenie zwarciowe, przeciążeniowe, przed przeładowaniem.
- Wymiary modułu: 59x20x3.4 mm

B+ podłączamy plus zestawu trzech ogniw podłączonych szeregowo (12.6 V)
B- podłączamy minus zestawu jw. (0 V)
B1 - podłączamy do punktu wspólnego ogniw 1 i 2 (4.2 V)
B2 - podłączamy do punktu wspólnego ogniw 2 i 3 (8.4 V)
P+ - zasilanie plus
P- - zasilanie minus
