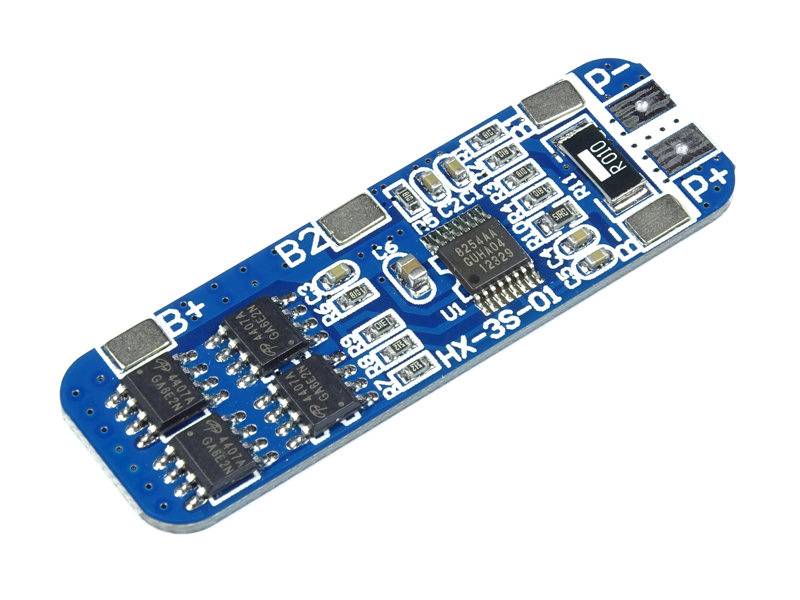

Moduł BMS 3s 8A Li-ion 18650

Charakterystyka:

Funcje modułu zabezpieczającego:
- Max napięcia ładowania: 4.25÷4.35 V ± 0.05 V
- Min napięcie rozładowania: 2.3÷3.0 V ± 0.05 V
- Max prąd rozładowania: 5-8 A
- Max skok prądu rozładowania: 9-10 A
- Temperatura pracy: -40 ÷ +50 °C
- Temperatura przechowywania: -40 ÷ +80 °C
- Prąd spoczynkowy: < 6 uA
- Czas pracy: > 30000 godzin
- Rezystancja: < 60 mΩ
- Zabezpieczenie zwarciowe, przeciążeniowe, przed przeładowaniem.
- Wymiary modułu: 50x16x1.0 mm

B+ podłączamy plus zestawu trzech ogniw podłączonych szeregowo
B- podłączamy minus zestawu jw.
B1 - podłączamy do punktu wspólnego ogniw 1 i 2
B2 - podłączamy do punktu wspólnego ogniw 2 i 3
P+ - zasilanie plus
P- - zasilanie minus
