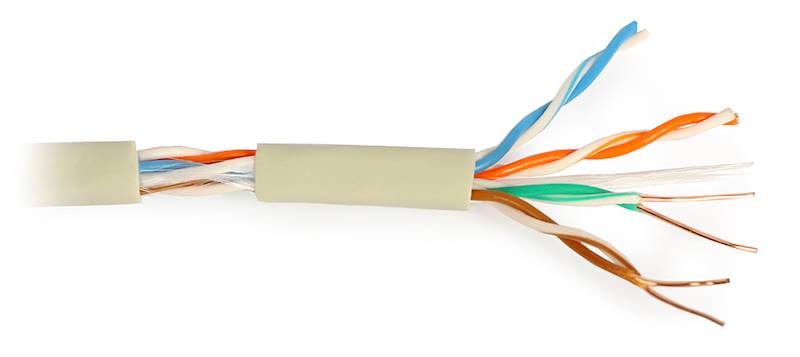

Przewód UTP cat5e Cu ( skrętka - drut ) NETSET
Nie wyświetlaj produktu
Cena brutto:
Charakterystyka:
Skrętka NETSET BOX
UTP kategorii 5e to najwyższej jakości, skrętka komputerowa przeznaczona do
wykonywania profesjonalnych instalacji wewnątrz
budynków.
Skrętka NETSET BOX
jest najnowszą generacja skrętek typu NETSET.
Posiada średnice zewnętrzną zmniejszoną do 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.
Posiada średnice zewnętrzną zmniejszoną do 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.
Cechy wyróżniające
skrętki NETSET UTP kategorii 5e
:
- najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
- parametry znacznie przewyższajace wymagania kategorii 5+
- przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
- znacznik metrowy,
- karton 305m samorozwijalny,
- żyły jednodrutowe miedziane o średnicy Ø 0,50 mm (24 wg AWG),
- izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 0,88 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
- żyły izolowane skręcone w pary, średnica pary Ø 1,8 mm,
- pary skręcone w ośrodek, średnica ośrodka ~ Ø 4,0 mm,
- powłoka kabla wykonana z polwinitu PCV w kolorze szarym RAL 7032, średnica zewnętrzna Ø 5,0 mm,
- błąd w metrażu nadruku max. 0,5%
Skrętka NETSET UTP
kategorii 5e została wyprodukowana zgodnie z normami:
IEC 61156-6 (2000), ISO/IEC 11801 (2000), TIA/EIA-568-A (1995), PN/EN 50173 (1999),yd/t1019-2001.
IEC 61156-6 (2000), ISO/IEC 11801 (2000), TIA/EIA-568-A (1995), PN/EN 50173 (1999),yd/t1019-2001.
Przewód objęty jest
15 letnią gwarancją.
Producent
gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania
gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu
opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie
PN-EN 50174-1.
Skrętka NETSET UTP
kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20
oC do +70 oC. Temperatura układania - nie niższa niż 0
oC i nie wyższa niż +50 oC. Promień zginania nie powinien
być mniejszy niż 8 krotna średnica zewnętrzna.
Dane
Techniczne
| Nazwa | NETSET BOX UTP 5e |
| Budowa | |
| Żyły |
jednodrutowe miedziane o średnicy Ø 0,50 mm (wg 24 AWG) |
| Izolacja żył | PE |
| Powłoka | PCV szary RAL 7032 |
| Średnica zewnętrzna [mm] | 5,0 ±0,3 |
| Wskaźnik miedziowy [kg/km] | 14,9 |
| Masa gotowego kabla [kg/km] | 28,5 |
| Parametry elektryczne | |
| Impedancja falowa [Ω] |
100 ±15 |
| Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km] |
50 ±1 |
| Prędkość propagacji NVP [%] | 67 |
| Rezystancja torów transmisyjnych [Ω/km] | ≤ 188 |
| Asymetria pojemności torów transmisyjnych względem ziemi [pF/km] | ≤ 1600 |
| Rezystancja izolacji [MΩ/km] | > 500 |
| Układanie i użytkowanie | |
| Temperatura pracy [oC] | -20...+70 |
| Wilogotnośc powietrza pracy [%] | 0...100 |
| Temperatura układania [oC] | 0...+50 |
| Min promień gięcia dla instalacji wewnętrznych [śred. Kabla] | >8 |
Przewód NETSET BOX
UTP kat. 5e został przebadany przez
Centralne Laboratorium Badawcze
Instytutu Łączności w Warszawie
uzyskując:
CERTYFIKAT
INSTYTUTU ŁĄCZNOŚCI
Wyniki badań
przewodu NETSET BOX UTP kat. 5e przeprowadzone przez
INSTYTUT ŁĄCZNOŚCI w
Warszawie
- Sprawdzenie rezystancji toru oraz asymetrii rezystancji.
| Tor | Żyła | Rezystancja żyły [Ω/km] | Asymetria rezystancji [%] | |
| UTP kat. 5e | 1 | a | 93,6 | 0,2 |
| b | 93,8 | |||
| 2 | a | 91,7 | 0,4 | |
| b | 91,3 | |||
| 3 | a | 91,8 | 0,1 | |
| b | 91,7 | |||
| 4 | a | 92,3 | 0,1 | |
| b | 92,2 | |||
| Wymagane | - | - | ≤150 | ≤3,0 |
- Sprawdzanie pojemności skutecznej i asymetrii pojemności .
| Tor | Pojemność skuteczna [nF/km] | Asymetria pojemności [pF/km] | |
| UTP kat. 5e | 1 | 49,55 | 217 |
| 2 | 48,19 | 26 | |
| 3 | 49,32 | 88 | |
| 4 | 47,28 | 229 | |
| Wymagane | - | ≤55 | ≤1600 |
- Sprawdzenie rezystancji izolacji żył.
| Tor | Żyła | Rezystancja izolacji [MΩ/km] | |
| UTP kat. 5e | 1 | a | 3,0 · 105 |
| b | 2,8 · 105 | ||
| 2 | a | 7,6 · 105 | |
| b | 7,7 · 105 | ||
| 3 | a | 5,4 · 105 | |
| b | 5,1 · 105 | ||
| 4 | a | 7,7 · 105 | |
| b | 7,0 · 104 | ||
| Wymagane | - | - | ≥150 |
- Sprawdzenie odporności izolacji na napięcie probiercze.
| Sposób przyłożenia napięcia probierczego | Napięcie probiercze w V/AC | |
| Zmierzone | Wymagane | |
| 1000 | 1000 | |
- Sprawdzenie tłumienności skutecznej .
| Tor | Tłumienność skuteczna [dB] | |
| UTP kat. 5e | 1 | 23,6 |
| 2 | 24 | |
| 3 | 23,8 | |
| 4 | 24,2 | |
| Wymagane | - | ≤24,2 |
- Sprawdzenie tłumienności zbliżnoprzenikowej.
| Tor | Tłumienność zbliżnoprzenikowa [dB] | |
| UTP kat. 5e | 1-2 | 42,3 |
| 1-3 | 39,8 | |
| 1-4 | 44,1 | |
| 2-3 | 36,7 | |
| 2-4 | 38,8 | |
| 3-4 | 39,4 | |
| Wymagane | - | ≥34,0 |
- Badanie tłumienności odbiciowej.
| Nr katalogowy | Tor | Tłumienność odbiciowa [dB] |
| UTP kat. 5e | 1 | 22,7 |
| 2 | 29,1 | |
| 3 | 25,3 | |
| 4 | 22,1 | |
| Wymagane | - | ≥19,4 |
- Badanie sumarycznej tłumienności zbliżnoprzenikowej.
| Tor | Sumaryczna tłumienność zbliżnoprzenikowa [dB] | |
| UTP kat. 5e | 1 | 36,94 |
| 2 | 33,93 | |
| 3 | 33,63 | |
| 4 | 35,44 | |
| Wymagane | - | ≥31,0 |
Skrętka NETSET BOX UTP 5e z dużym zapasem spełnia wymagania stawiane
skrętce kategorii 5e.
